Colector solar cu tuburi vidate Vitosol 200-T

Vitosol 200-T de la Viessmann este un colector solar cu tuburi vidate  cu circulație directă a agentului termic solar.

Este singurul colector solar independent față de poziția de montaj – poate fi amplasat atât pe fațada clădirii, cât și pe acoperișuri plane. Fiecare tub colector poate fi rotit axial, pentru a asigura o orientare optima spre razele solare.

Utilizarea eficienta a energiei solare

Sticla de tip borosilicat de mare grosime și calitatea etanșeitații la legatura metal -sticla, confera produsului siguranța în exploatare și o durata de viața prelungita.
Tuburile colectoare sunt circulate direct de catre razele solare.
Construcția modulara din elemente prefabricate ușureaza transportul și reduce timpii de montaj, iar sistemul de mufe simplifica realizarea legaturilor hidraulice.

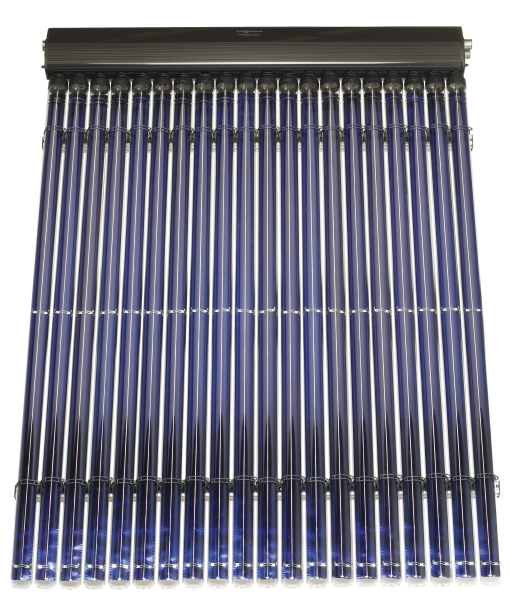

Există următoarele tipuri de colectori Viessmann Vitosol 200-T cu tuburi vidate:

• 2 m2 cu 20 de tuburi
• 3 m2 cu 30 de tuburi.

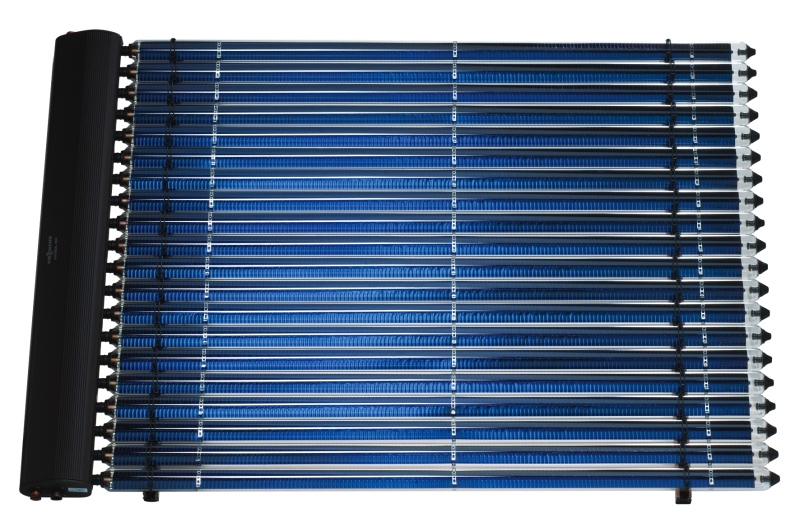

Colectorii solari Vitosol 200-T se pot monta pe acoperișuri înclinate, pe acoperișuri terasă, pe fațade sau independent. Colectorii solari se pot monta pe acoperișuri înclinate atât în poziție longitudinală (tuburile formează un unghi drept cu coama acoperișului), cât și în poziție transversală (tuburile sunt paralele cu coama acoperișului).

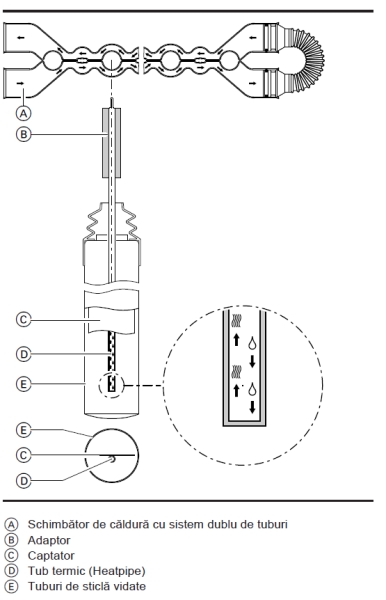

Tuburi vidate heatpipe -Descriere:

În fiecare tub vidat este montat un captator acoperit cu o peliculă cu proprietăți selective. Acesta asigură o captare eficientă a radiației solare și pierderi reduse prin radiație termică.

La captator este fixat un tub termic (Heatpipe) care este umplut cu agent ce vaporizează ușor. Tubul termic este racordat la condensator. Condensatorul se află în schimbătorul de căldură cu sistem dublu de tuburi „Duotec“. Este vorba de așa-numita „racordare uscată“, adică rotirea sau înlocuirea tuburilor se poate face și atunci când există lichid și presiune în instalație. Căldura este transmisă de la captator la tubul termic. În felul acesta, lichidul se vaporizează. Vaporii urcă în condensator. Prin schimbătorul de căldură cu sistem dublu de tuburi în care se află condensatorul, se transmite căldura agentului termic; vaporii condensează. Condensul ajunge din nou în tubul termic în partea inferioară și procesul se repetă. Unghiul de înclinație trebuie să fie mai mare de zero, pentru a asigura circulația lichidului de vaporizare în schimbătorul de căldură. Abaterile de la direcția sudică pot fi compensate prin rotirea axială a tuburilor vidate.

La un câmp de colectori se poate racorda o suprafață de colectori de maximum 15 m2. Pentru aceasta se livrează conducte de legătură flexibile, etanșate cu garnituri inelare și termoizolate. Un sistem de racordare cu racorduri cu inele de strângere permite legarea câmpului de colectori cu sistemul de conducte al circuitului solar. Senzorul de temperatură al colectorului se montează într-un suport, pe conducta de tur din carcasa cu racorduri a colectorului.

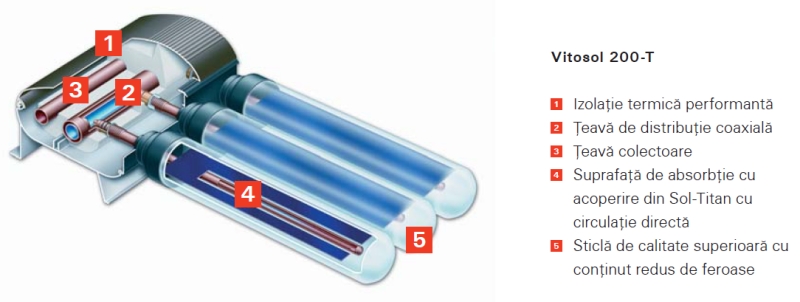

Avantajele tuburilor solare vidate Vitosol 200-T

• Colector solar din tuburi vidate cu circulație directa, de mare eficiență, pe principiul tuburilor termice (Heatpipe)
• Suprafața colectoare de 2 m2 sau 3 m2.
• Eficiența ridicata datorita tuburilor colectoare vidate și a suprafeței absorbante cu pelicula Sol-Titan.
• Modul direct de circulație prin tuburile colectoare permite montajul vertical și orizontal, pe acoperișuri, pe fațadele clădirilor și independent.
• Tuburile pot fi înlocuite individual.
• Fabricat din materiale de calitate superioara, rezistente la coroziune (sticla de tip borosilicat, cupru și oțel inoxidabil)
• Suprafețele de captare acoperite cu un strat pulverizat de sol-titan sunt insensibile la murdărire și sunt integrate în tuburile vidate.
• Tuburile pivotante se pot orienta în mod optim spre soare, astfel maximizându-se utilizarea energiei.
• Racordare uscată, adică tuburile pot fi deplasate sau schimbate chiar și atunci când instalația este umplută.
• Termoizolația eficientă a carcasei colectorului minimizează pierderile de căldură.
• Montaj simplificat datorită sistemelor Viessmann de montaj și racordare.
• Transfer de căldură eficient datorită condensatorilor complet înconjurați de schimbătorul de căldură Duotec cu sistem dublu de tuburi.

PRETURI pentru colectoarele solare cu tuburi vidate heatpipe Viessmann Vitosol 200-T gasiti la www.Instalatii-Solare.eu

Update 2013:

• Vitosol 200-T varianta 2013 se livreaza in variante de colectori cu tuburi vidate de 1,51 m² (12 tuburi), respectiv de 3,03 m² (24 de tuburi)
