Centrale termice BOSCH, Junkers

[doinastela]

daca sunt probleme de transfer termic la schimbatoare, prima operatiune la care ne gandim este o curatare chimica (..mai ales daca centrala are o vechime apreciabila).
Nu conteaza daca apa e de retea, ca si asta are o oaresice duritate (nu mai vorbesc de apa de put).

Dupa spalarea chimica transferul termic se va imbunatati cu siguranta.

[mirmiku]

Subscriu la cele spuse de @doinastela...incearca o curatare chimica a schimbatoarelor.

[fuji]

..temperatura gazelor arse e de 220 grade in loc de 140, ACM nu trece de 40 de grade...

temperatura gazelor arse e asa de mare pentru ca nu se trasfera caldura gazelor catre apa din schimbator. Si nu se transfera pentru ca mai mult ca sigur schimbatorul de caldura e colmatat.

[EXCESS]

Din fericire am inca un schimbator SH, l-am curatat bine pe asta, banuiala cu transferul o aveam si eu, dar nu credeam ca ar putea genera o diferenta de aproape 100 de grade la gaze. Centrala nu are montata nici o diafragma si in cartea ei nu am gasit ghid pentru alegerea ei, am vazut o indicatie in acest sens la un novaterm. Ce ziceti ca ar trebui folosit in cazul in care iesirea se face pe peretele din spatele centralei (un cot) cu tubulatura de 1m ? Pe placa electronica sunt 4 relee, doua identice alaturate, unul lunguiet si unul cu latime lungime apropiate ca si dimensiuni. Pentru acesta din urma stiti cumva ce comanda? Deseori la pornire decupleaza rapid si in 1-2 secunde cupleaza din nou si tot asa. Am banuiala ca s-a decalibrat arcul ce opune rezistenta contactului mobil, am mai gasit relee asa in alte dispozitive de-a lungul timpului si asta ar explica comportamentul lui. Daca il ciocanesc cu o surubelnita lucreaza normal o vreme.

[jumpy]

Centrala Euroline Junkers nu ajunge niciodata sa aibe 140 C la cos. Trebuie masurata diferenta intre temperatura pe admisie si evacuare care se poate apropia de aceasta valoare.
Pe incalzire trebuie sa reglezi presiunea de gaz la max. 9,2 mbar care corespunde la o putere de 20 kW. In aceasta situatie temperatura la cos va fi de 175-190 C iar pe admisie va fi in jur de 35-55C in functie si de cat de frig e afara. Daca ridici mai mult de atat incepe sa fiarba si nu mai este buna arderea - analiza de gaze arse nu mai e corespunzatoare. Pentru kitul standard trebuie instalata diafragma de 52mm.
Pe acm poate sa ramana 11,8 mbar, insa trebuie ca amandoua schimbatoarele de caldura sa fie curatare. Ledul de 90 C nu trebuie sa se aprinda niciodata in functionare normala. Daca se aprinde atunci insemna ca schimbatoarele nu sunt curate sau gazul e prea mare.
Ventola trebuie sa fie curata - de obicei se aseaza mult praf conducand la dublarea sau chiar triplarea greutatii acesteia. Asta conduce la pornire grea si/sau la defectarea releului de pe placa. De asemeni rulmentii ventilatorului nu trebuie sa harjaie .
Pt. a fi sigur ca ventilatorul evacueaza corect gazele arse trebuie facuta analiza de gaze arse. Daca nu iese bine trebuie pusa alta diafragma pana cand iese bine. In timp ventilatorul mai oboseste si se poate pune o alta diafragma mai larga.

[fuji]

..Centrala nu are montata nici o diafragma si in cartea ei nu am gasit ghid pentru alegerea ei, am vazut o indicatie in acest sens la un novaterm. Ce ziceti ca ar trebui folosit in cazul in care iesirea se face pe peretele din spatele centralei (un cot) cu tubulatura de 1m ? ..

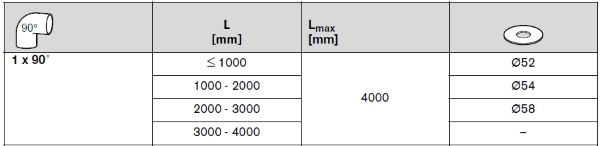

trebuie sa montezi diafragma 52:

diafragma Kit evacuare gaze arse

Fara diafragma ai consum mai mare de gaze..

[EXCESS]

Sa inteleg ca au trecut gresit in carte ? Am gasit un pdf de novaterm si acolo tot asa e trecut 140. Ventilatorul are rulmentii ok se invirte ff usor.Toate piesele sunt curate, spalate zilele astea si intr-adevar a fost mizerie pe pale . Evacuarea am curatat-o pe toata lungimea ,am suflat-o cu inalta presiune, cotul l-am spalat.Cu ce pot spala schimbatorul ca si solutie de spalare, si eventual daca poti sa-mi spui ce presiune implica o pompa dedicata operatiei respective.

[fuji]

Euroline nu are legatura cu Novatherm. Si nici Euroline cu Euroline compact, etc.

[EXCESS]

Stiu, cautam doar termene de comparatie, a mea e clar Euroline cel vechi, am vazut si constructia la compact

[chris 93]

La un manometru cu tub U 100 mm coloana de apa ridicata pe un brat si scazuta cu 100 mm pe celalalt brat este egal cu 20 mbar? Multumesc.

[fuji]

La un manometru cu tub U 100 mm coloana de apa ridicata pe un brat si scazuta cu 100 mm pe celalalt brat este egal cu 20 mbar? Multumesc.

da.
Sau mai exact, 19,6133 mbar

[chris 93]

Dupa cateva reglaje ale presiunii gazelor: intrare in vana de gaz-26mbar(static la stutul de masurare pe vana) - presiunea minima 1,4mbar - presiunea maxima 11,6mbar - puterea minima incalzire 1,8mbar - puterea maxima incalzire 9mbar, centrala pe modul incalzire functioneaza dupa cum urmeaza: la cererea de incalzire porneste cu presiunea de 1,4mbar timp de aprox. 2 minute dupa care intre minutele 2 si 3 presiunea creste la 1,8mbar, intre minutele 3-4 presiunea creste intre 2,2 si 3mbar, intre minutele 5-6 ajunge la 4 mbar, intre minutele 7-9 ajunge la 5mbar, aici presiunea se stabilizeaza dupa care la minutul 10 incepe sa scada la 3mbar, iar la minutul 11(apa atinge 60gr) ajunge la 2,6mbar si se mentine asa pana ajunge la temperatura setata pe cronotermostat. Potentiometrul de incalzire a fost pozitionat pe toata durata acestor masuratori la 60 grade a agentului termic. Ce parere aveti de aceasta functionare? Multumesc.

[fuji]

Ce parere aveti de aceasta functionare?

care ar fi problema ..?
Fiind vorba de varianta KE, adica centrala cu tiraj natural, mai interesant ar fi daca trage cosul, cat este tirajul, daca si cand a fost curatat acest cos de fum.
Deasemeni, valorile de functionare la centralele termice sunt interesante dupa o revizie generala a centralei, efectuata de catre o firma autorizata ISCIR, si dupa incheierea raportului de verificari (cu Admis pentru functionare) si verificarea parametrilor cu Analizorul de gaze.

Restul experimentelor.. cu o centrala ne-servisata si intr-o stare necunoscuta, sunt irelevante.

[maya]

Buna ziua.Am o centrala termica junkers euroline ZW23 AE23 nu porneste nu iese gazul iar dupa doua incercari se aprinde avaria +ledul 60 grade a fost mai multi meseriasi nici unul nu mi-a dat vreo explicatie intr-un final s-a constatat ca e dus softul ,dumneavoastra ce parere aveti.

[fuji]

sunt curios cum s-a constatat ca e "dus softul" ..

Cu o placa electronica buna s-a probat aparatul ?

[radu_bog]

Buna ziua,
1. ce model este? cu buton de avarie rotund sau triunghiular?
2. ledul de 60 grd cat de des clipeste? 1 data pe secunda sau 1 data la 2 secunde?
+ cele de mai sus

[maya]

nu au placa trebuie sa-mi caut eu una

[fuji]

nu au placa trebuie sa-mi caut eu una

inseamna ca n-au fost service-uri autorizate Bosch la fata locului..

[radu_bog]

Nu au placa - dar sunt siguri ca e placa Nice!

[maya]

ce sa fac ?
as vrea sa-mi cumpar o placa
